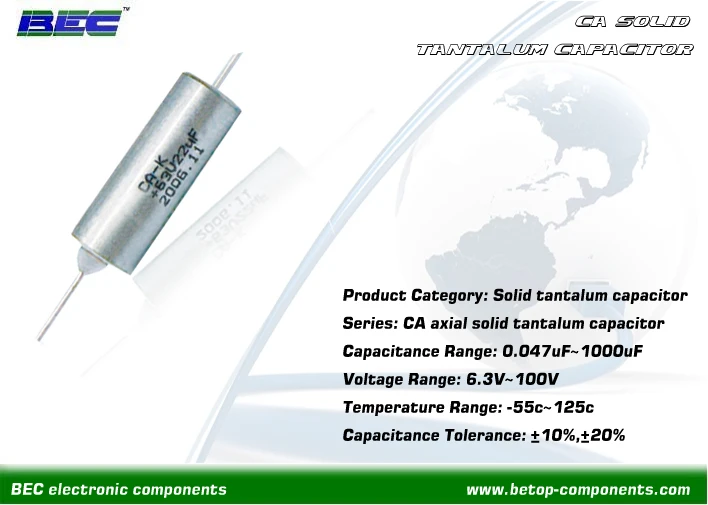

Kapasitor tantalum pepejal paksi CA yang dihasilkan oleh BEC ialah komponen elektronik yang sangat dipercayai dan terpolarisasi yang menggunakan anod tantalum, dielektrik tantalum pentoksida dan katod mangan dioksida (MnO2) pepejal. Ia ditempatkan dalam tiub, dimeterai secara hermetik dengan dua petunjuk yang keluar dari kedua-dua hujung (jenis silinder). Ia ditampilkan untuk prestasi yang stabil dan baik dalam aplikasi seperti bekalan kuasa dan elektronik ketenteraan dan memainkan peranan dalam menawarkan kapasiti tinggi dalam saiz kecil dengan kebocoran rendah dan kestabilan frekuensi yang baik. Siri kapasitor ini digunakan secara meluas dalam aeroangkasa dan kawasan pertahanan dalam bekalan kuasa untuk satelit, peluru berpandu dan avionik. Juga dilihat dalam sektor perubatan dan perindustrian serta sistem perindustrian yang digunakan untuk penapisan bekalan kuasa, penyahgandingan dan litar pemasaan dalam persekitaran industri yang keras.
Parameter Asas
|
Kategori Produk |
Kapasitor tantalum pepejal paksi CA |
|
Julat Kapasitan |
0.047UF~1000UF |
|
Julat Voltan |
6.3V~100V |
|
Suhu Bekerja |
-55 darjah ~125 darjah |
|
Toleransi |
±10%, ±20% |
|
Sijil |
RoHS, REACH |
|
Aplikasi |
Aeroangkasa, Pertahanan dan avionik, peralatan perubatan, Sistem perindustrian, Telekomunikasi |
Ciri-ciri
Kapasitor tantalum pepejal paksi CA adalah jenis silinder dengan dua petunjuk yang keluar dari dua sisi yang berbeza. Ia dibina dengan elektrolit mangan dioksida pepejal dan menggabungkan ketumpatan kapasitans tinggi teknologi tantalum dengan kemudahan mekanikal pemasangan paksi melalui-lubang. Ia boleh memberikan prestasi yang stabil, profil rendah dan kebolehpercayaan yang sangat baik untuk aplikasi voltan/kapasiti sederhana-hingga-merentasi komersil, industri dan beberapa-elektronik kebolehpercayaan tinggi.
Kekutuban:Kutub tegas (anod/katod ditanda dengan jelas). Anod disambungkan kepada pelet tantalum tersinter, manakala katod kepada elektrolit MnO₂ pepejal dan plumbum luar. Voltan terbalik menyebabkan kerosakan tidak dapat dipulihkan atau litar pintas.
Kebocoran DC ultra-rendah:Elektrolit MnO₂ pepejal menghilangkan penghijrahan elektrolit cecair, mengakibatkan kebocoran jauh lebih rendah daripada tantalum basah dan kapasitor elektrolitik aluminium-sempurna untuk litar analog-rendah, bateri-atau ketepatan.
Kapasiti stabil dari semasa ke semasa dan suhu:Hanyutan kapasitans yang boleh diabaikan (<1%/year under rated conditions); capacitance change ≤±10% across the full -55°C to +125°C.
Kekukuhan Mekanikal yang Tinggi:Pengedap hermetik dan pembinaan plumbum paksi tegar menahan getaran, kejutan dan tekanan mekanikal (memenuhi piawaian untuk gred industri/tentera).
Hayat Perkhidmatan Panjang:Lebih daripada atau sama dengan 10,000 jam @ +125 darjah (voltan berkadar penuh); Lebih daripada atau sama dengan 200,000 jam @ +85 darjah
Harta Penyembuhan Sendiri-:Kelebihan teras teknologi tantalum pepejal-jika kecacatan dielektrik kecil berlaku, elektrolit MnO₂ membentuk lapisan oksida penebat di tapak kecacatan, menghalang litar pintas dan memanjangkan hayat komponen.
Proses Pengeluaran
Sebahagian daripada Kemudahan Pengeluaran Kami
Soalan Lazim
S1: Apakah keadaan penyimpanan yang sesuai untuk kapasitor tantalum pepejal bersama paksi?
A1: Ia perlu disimpan dalam pembungkusan bermeterai asal di bawah syarat-syarat berikut.
Suhu: -10 darjah hingga +40 darjah Kelembapan: Kurang daripada atau sama dengan 70% RH (bukan pemeluwapan)
Jauhkan daripada lembapan, gas menghakis (sulfur/klorin), cahaya matahari langsung, kejutan/getaran fizikal dan sentuhan logam (menghalang litar pintas).
S2: Bolehkah kapasitor tantalum pepejal bersama paksi digunakan dalam litar frekuensi tinggi- (contohnya di atas 1MHz)?
A2: Ia sesuai untuk frekuensi tinggi rendah atau sederhana (sehingga 1MHz). Reka bentuk plumbum sepaksi bersama paksi meminimumkan kearuhan parasit berbanding dengan kapasitor tantalum jejari.
S3: Apakah sifat penyembuhan diri-pemuat tantalum pepejal bersama paksi?
A3: Penyembuhan sendiri-adalah ciri penting kapasitor tantalum pepejal paksi. Jika kecacatan lapisan dielektrik kecil berlaku seperti retakan kecil, elektrolit MnO₂ pepejal akan segera membentuk lapisan oksida penebat di tempat kecacatan untuk menutup kecacatan dan mengelakkan litar pintas daripada berlaku yang menghapuskan kecacatan kecil, secara drastik mengurangkan kadar kegagalan dan memanjangkan hayat perkhidmatan.
S4: Bagaimana untuk menguji kapasitor tantalum pepejal bersama paksi untuk operasi biasa?
A4: Lakukan 3 ujian utama pada 25 darjah (setiap IEC 60384-15) dengan penguji kapasitor/meter LCR:
Semakan kapasiti: Nilai yang diukur dalam toleransi yang dinilai (±10% atau ±20%).
Ujian kebocoran DC: Guna voltan terkadar selama 5 minit; arus bocor memenuhi piawaian Kurang daripada atau sama dengan had 0.01 CR·UR μA/0.5μA (yang mana lebih besar).
Semakan ESR/DF: ESR/DF dalam julat lembaran data (tiada pancang abnormal-menunjukkan kemerosotan dalaman).
